《金琴健康港項目BIM應用匯報》綜合樓漫游效果展示

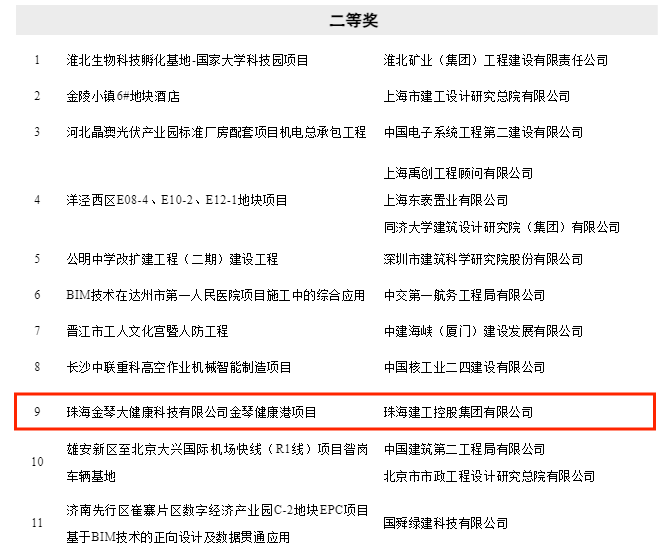

近日，珠海建工集團參賽作品《金琴健康港項目BIM應用匯報》榮獲2023年“建模大師杯”全國BIM建模大賽社會組二等獎，此次獲獎的作品展現了公司在數字化施工及BIM技術應用方面的突出表現，是公司努力推動數字化轉型的成果，也是對未來發展的有力鼓舞，接下來就讓我們一起走近看看吧。
項目簡介
珠海金琴大健康科技有限公司金琴健康港項目位于金灣區三灶鎮勝利路西側、定灣一路北側。項目規劃用地面積為148192.26㎡，項目占地面積為74668㎡，項目總建筑面積為332122㎡。由一棟綜合樓(辦公、宿舍、食堂、活動中心)、一棟動力車間、一棟倉庫、一棟污水處理站、14棟多層廠房、4棟高層廠房、一座地下車庫、兩棟門衛室組成。基礎結構為預應力管樁基礎、天然地基，主體結構為框架結構，維護結構為輕質混凝土砌塊，M7.5水泥砂漿砌筑。
項目重難點
壹
EPC總承包模式，工作協調量多，協調難度大；
貳
機電管線密集，管線綜合難度大；
叁
廠房（樓）地面平整度的控制難度大，容易發生地面開裂、不均勻沉降等質量問題；
肆
群塔作業，防碰撞，尤其臺風雨季時群塔施工安全管控是難點；
伍
圖紙會審，復核校對審核方案圖紙。
BIM施工應用

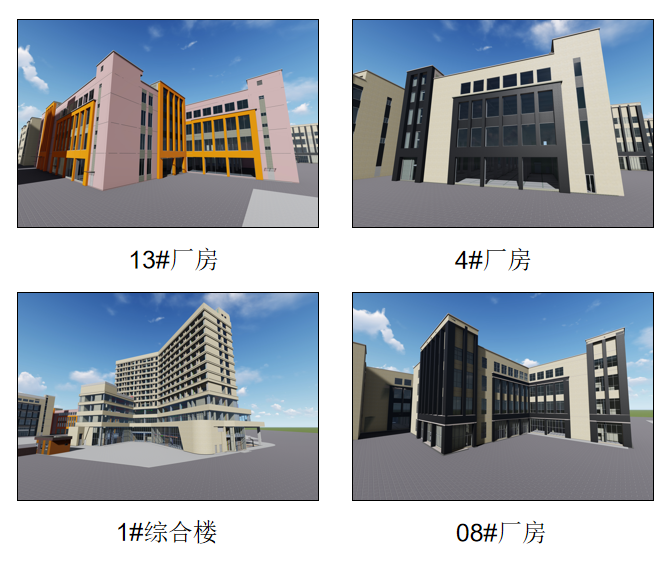

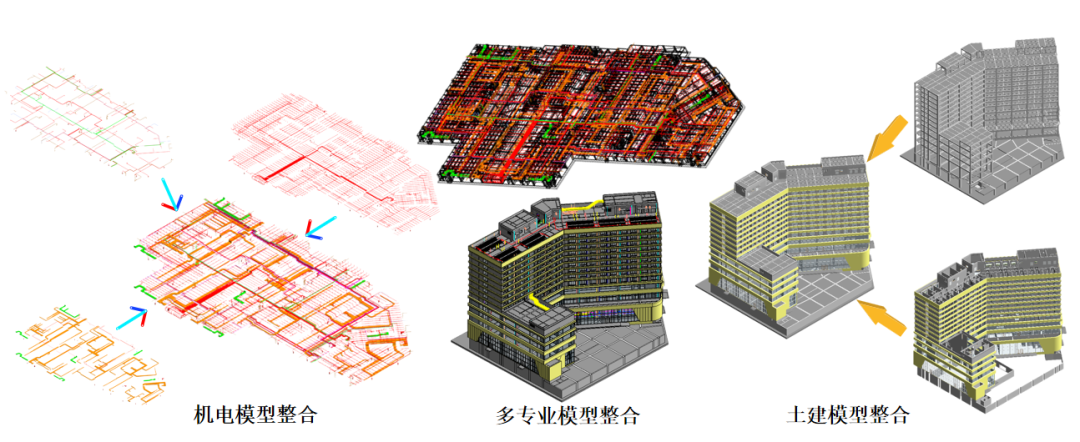

01 全專業模型創建
創建各專業BIM模型創建各專業BIM模型，使得項目各參與方的溝通、討論、決策等協同工作在基于三維模型的可視化情境下進行，更加直觀的表達了設計意圖，減少圖紙?jiān)O(shè)計問題，同時為后續設計深化以及施工深化提供基礎模型。

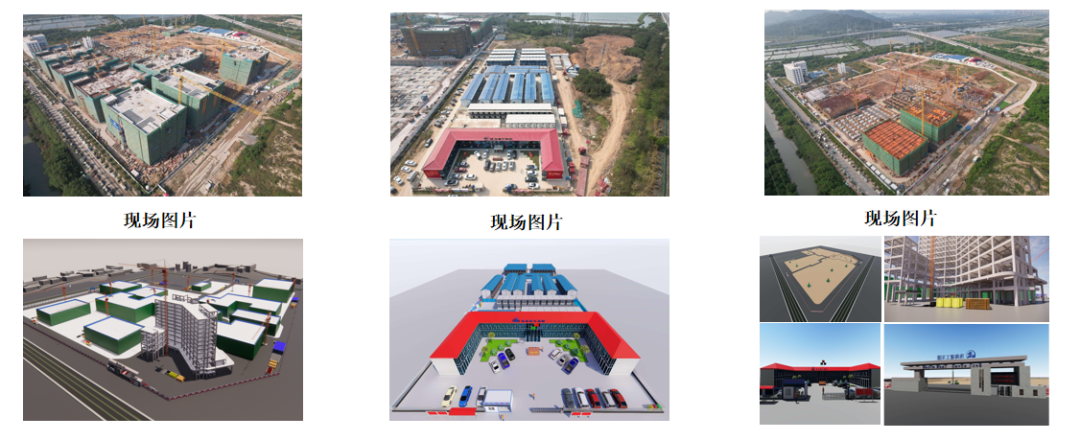

02 場地布置
基于BIM的施工場地三維布置，主要建立的模型包括但不限于基礎施工階段場地布置模型、主體施工階段場地布置模型、裝飾裝修階段場地布置模型。在技術標編制階段，BIM技術輔助施工場地布置設計與優化，提高場地布置方案的合理性，能更加直觀反映項目現場建設情況。

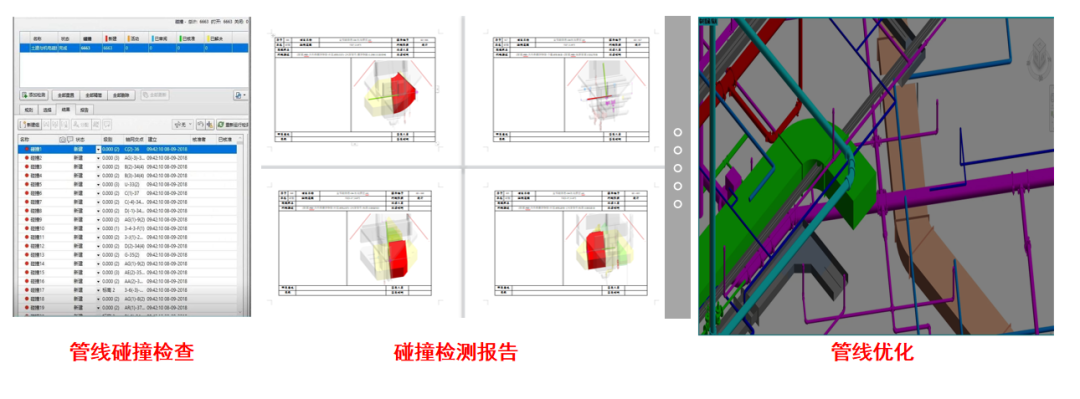

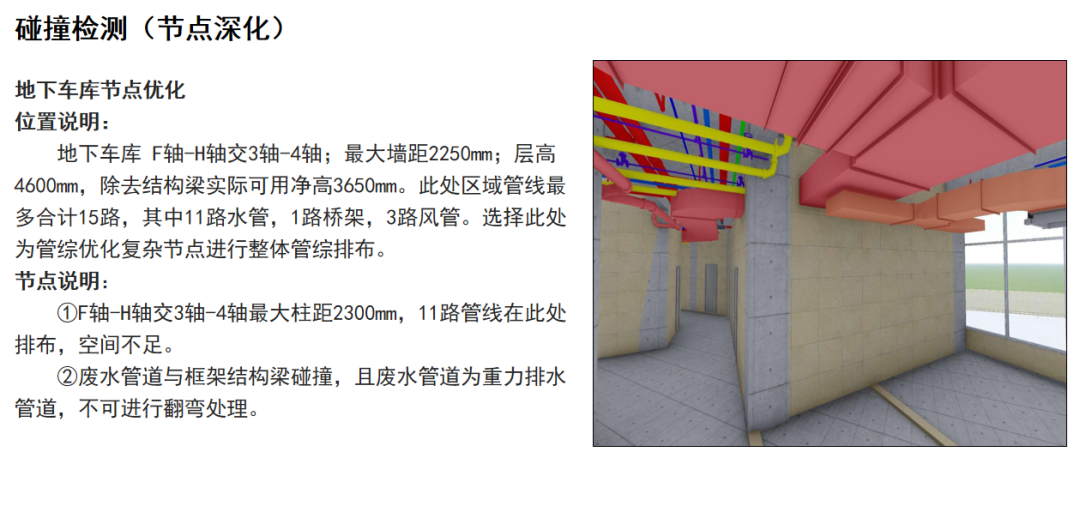

03 碰撞檢測

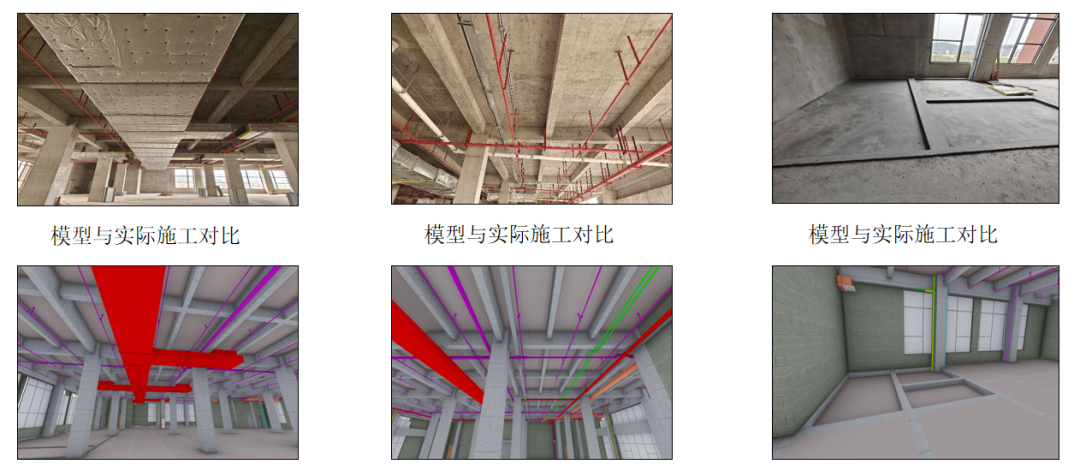

對綜合樓區域的機電模型進行專業間的碰撞檢測，導出碰撞檢測報告并進行分析，結合圖紙會審結果，進行機電管線綜合優化。本次項目共優化329余處，解決機電碰撞點329處，解決凈高問題53處。
BIM創新應用

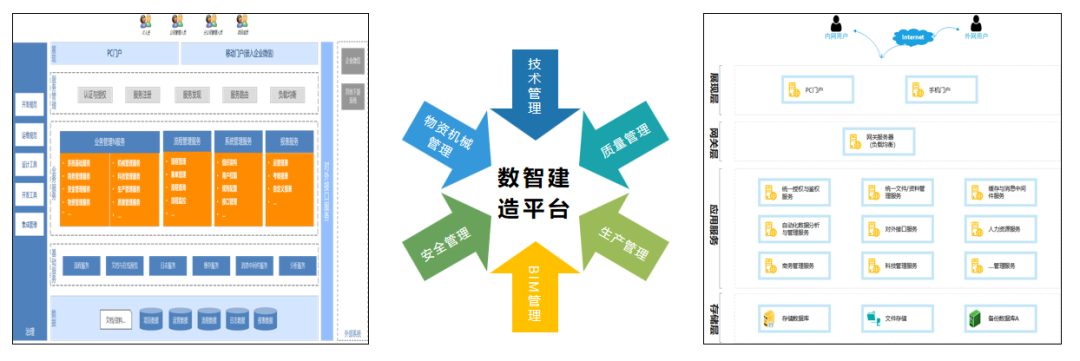

01BIM協同管理平臺建立
數智建造平臺”搭建工作，平臺運用5G、云計算、大數據、物聯網等信息化技術，以標準化、精細化、統一化、平臺化管理為目標，全面將BIM管理、商務管理、資金管理、生產管理、技術管理、物資管理和安全質量管理等場景納入平臺管控，助力提升運營能力，構建綜合競爭優勢，為項目綜合管理和企業運營提供專業的技術支撐，為公司實現數字化轉型發展提供信息支持。

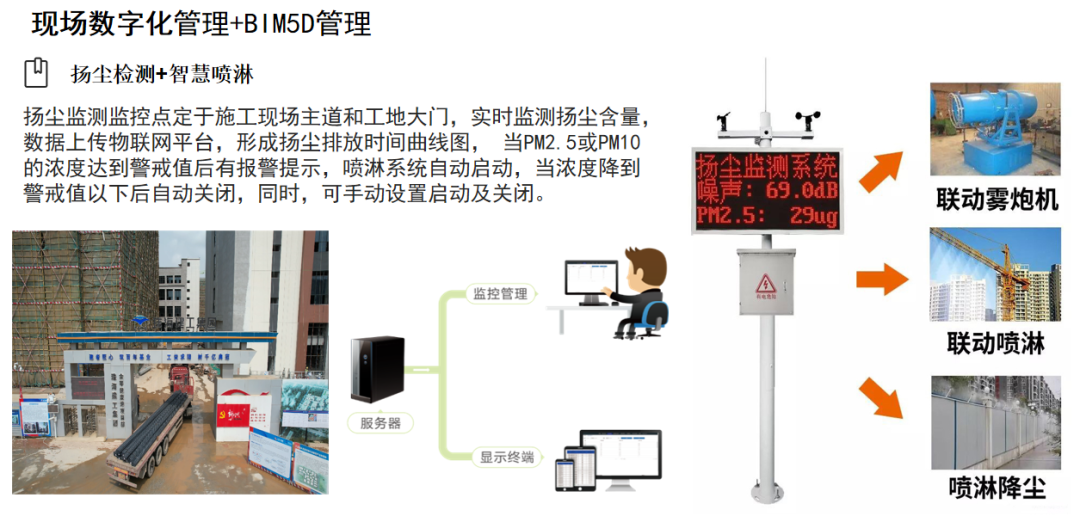

02現場數字化管理+BIM5D管理
揚塵監測監控點定于施工現場主道和工地大門，實時監測揚塵含量，數據上傳物聯網平臺，形成揚塵排放時間曲線圖， 當PM2.5或PM10的濃度達到警戒值后有報警提示，噴淋系統自動啟動，當濃度降到警戒值以下后自動關閉，同時，可手動設置啟動及關閉。
03基于BIM技術的消防優化
隨著建筑功能性的增多，房屋機電實用性，消防的可控性逐步進入大眾視角。但目前我國大多數城市防御火災的能力較差，部分建筑存在火災隱患，一旦火災發生，對人員安全和財產會產生極大影響。其中人員疏散困難是主要原因之一；對此將BIM技術應用到建筑消防中對建筑進行火災模擬和人員疏散模擬，并對此進行優化。
項目亮點
01 效益提升

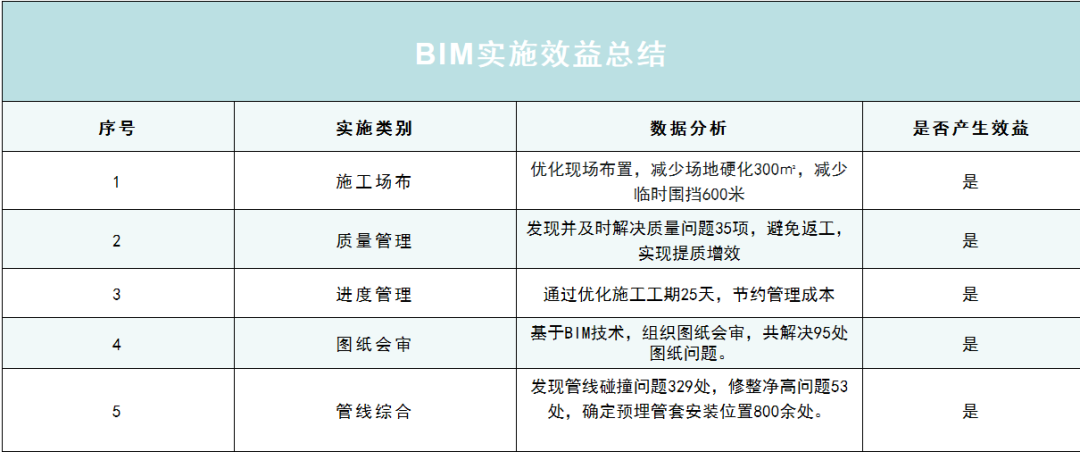

在施工場布、質量管理、進度管理、圖紙會審及管線綜合五方面均產生效益。
02 成果積累

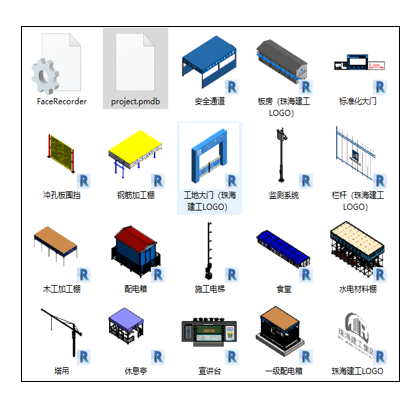

在項目BIM應用過程中，形成了較為完整的大型廠房類工程企業構件庫、族庫，為公司其他類似項目BIM技術的開展積累了寶貴的經驗及數字化資源，可大大提高項目BIM工作效率。
03 人才培養
在項目BIM應用過程中，通過組建BIM實施小組，并多次組織內部培訓及外部BIM交流，提高BIM技術人員實際運用能力，積極組織人員考取BIM技術應用證書，為公司BIM技術開展提供人才儲備。
04 BIM改進措施
項目通過BIM技術應用，取得了多項技術突破及創新，之后公司將以本項目應用成果為基礎，繼續通過以下方向改進，全面提升公司BIM業務水平，實現BIM技術在施工全生命周期中的普及應用。
05 BIM發展推廣
以本項目的成果為基礎，后期將逐步實現BIM技術在公司全生命周期施工中的普及應用，建立比較完善的BIM技術應用體系，促進BIM業務水平的全面提升。
《金琴健康港項目BIM應用匯報》呈現了金琴健康港項目在BIM實施應用中模型創建、場景還原、深化設計等一系列應用成果，不僅體現了公司在數字化施工方面的精湛技藝，更順應了行業的發展潮流，標志著公司在數字化轉型方面的成就，同時也為行業樹立了典范。
珠海建工集團將繼續秉承“操正步、走大道”的企業文化，積極推動數字化施工和BIM技術的應用和發展，充分發揮BIM技術在企業數字化轉型過程中的重要作用，相信在未來的日子里，BIM技術必將進一步賦能，公司企業數字化和智能化轉型升級，為實現公司高質量發展貢獻磅礴力量。
