這幾天,“城市地下綜合管廊”成為熱門關鍵詞。先是國務院常務會議提出將地下綜合管廊作為國家重點支持的民生工程,接著是住建部副部長陸克華在31日宣布,我國將全面啟動地下綜合管廊建設,到2020年力爭建成一批具有國際先進水平的地下綜合管廊。
什么是城市地下綜合管廊?專業的解釋,指在城市地下用于集中敷設電力、通信、廣播電視、給水、排水、熱力、燃氣等市政管線的公共隧道,是城市基礎設施的重要組成部分。
城市地下綜合管廊究竟什么模樣?記者第一時間奔赴廣東珠海,走訪我國迄今為止建成的最長、最先進的現代化城市地下綜合管廊,這條位于與澳門一河之隔的珠海橫琴的地下管廊,長達33公里、集納給水、電力、通信、中水和真空垃圾管等多種管線于一體。
據該項目承建方中國二十冶集團華南分公司副總經理葉志翔介紹,橫琴新區綜合管廊覆蓋橫琴全島“三片、十區”,總長度33.4km,總投資約22億元人民幣。

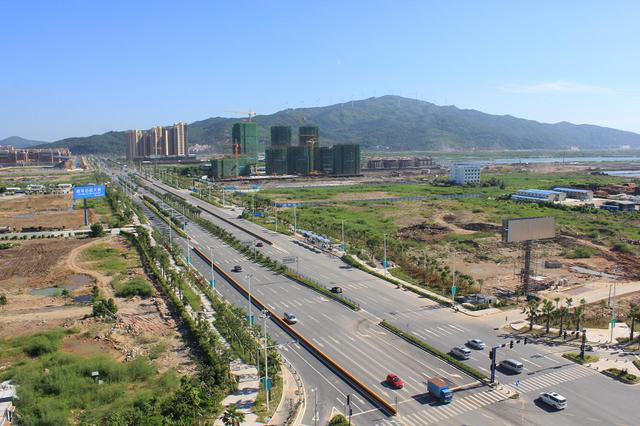

圖:正在開發中的橫琴島。

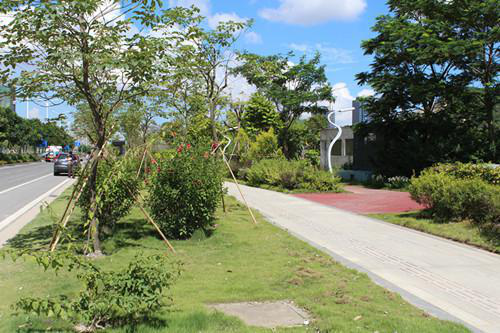

管廊在哪呢?看下面這張圖,管廊就在道路兩旁綠化帶的地下,

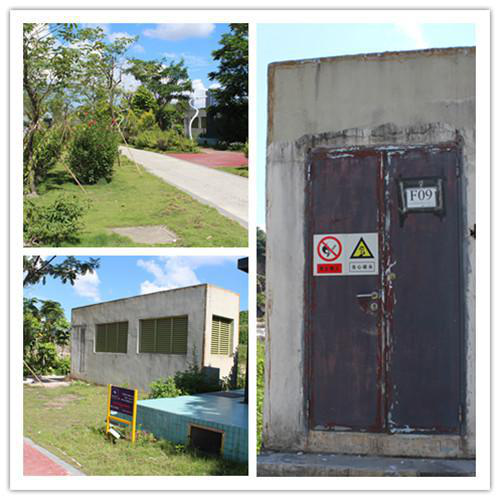

33公里長的地下管廊,每隔2公里左右,就有一個設置在公路旁邊的入口,供工作人員進入管廊進行維護工作。

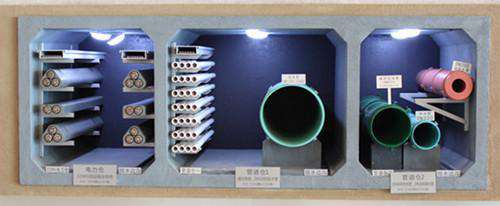

形象地說,管廊形狀是一個長方體。進入管廊前,先帶大家看一幅管廊的橫截面圖,管廊橫截面是12米*3米的長方形,分為三個倉室,從左至右分別是電力倉、管道1倉和管道2倉,電力倉中鋪設的是220kv的高壓電線,管道1倉中鋪設的是直徑1米的自來水管以及通訊設施管線,管道2倉中鋪設的是中水、冷凝水以及真空垃圾管道。

讓我們進入管廊看一看。

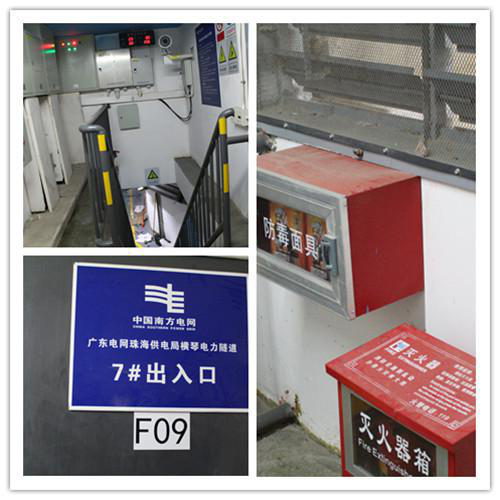

下圖為電力倉入口,不過很遺憾,由于電力倉中設置的是高達220kv的高壓電纜,具有危險性,且正在施工,我們沒能進入。

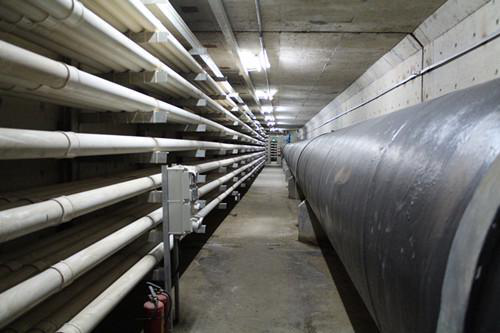

這是管道1倉內情景。右邊是直徑1米的自來水主管道,左邊則主要是三大運營商的通訊線路。

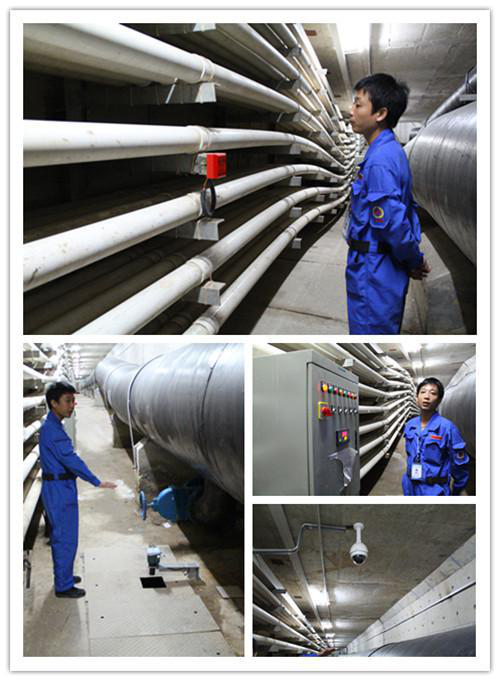

如圖:管廊內設置有遠程監控、智能監測(溫控及有害氣體監測)、自動排水、智能通風、消防等智能化管理設施,以確保管廊內安全運行。

頗值得一說的是,上圖這套防火系統,當有火災發生時,位于這一段廊道兩端的門(圖中左邊就是其中的一扇門)自動關閉,同時廊頂的通風系統也自動關閉,使得這一段廊道成為密閉空間,通過窒息方式達到滅火目的。
這么多管道、管線鋪設于管廊之中,如何實現管理?

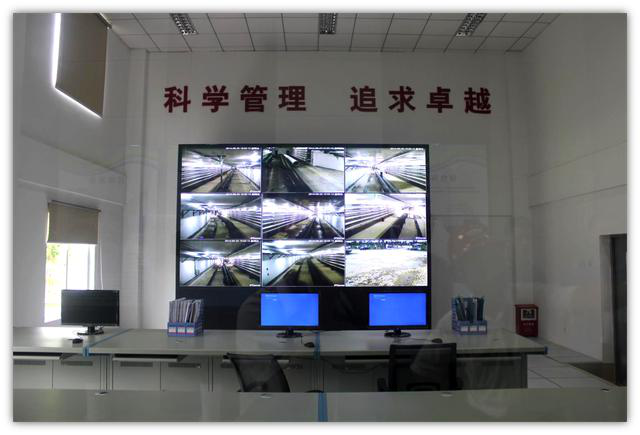

據介紹,根據綜合管廊的設置密度,考慮運行安全,監控管理需要,整個項目設有一座監控中心(總站),兩座分站,每座控制中心占地面積約2500m2。監控中心設有電氣、火災自動報警、視頻監控、計算機網絡及自動控制系統,監控綜合管廊環境參數及設備運行參數。監控中心設有火災報警主機、視頻監控主機及電視墻、計算機工作站等設備。
如下圖所示。

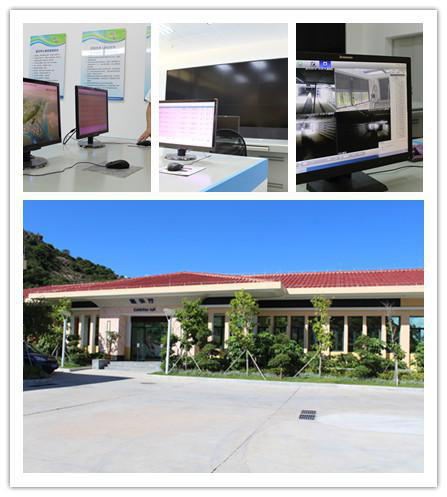

圖:監控中心

據專家介紹,建設城市綜合管廊有五方面優點:
一是確保道路功能充分發揮:綜合管廊的建設可以避免由于敷設和維修地下管線頻繁挖掘道路而對交通和居民出行造成的影響和干擾,確保道路交通通暢。
二是有效利用城市地下空間:各類市政管線集約布置在綜合管廊內,實現了管線的“立體式布置”,替代了傳統的“平面錯開式布置”,管線布置緊湊合理,減少了地下管線對道路以下及兩側的占用面積,節約了城市用地。
三是確保城市“生命線”的穩定安全、減少后期維護費用:
綜合管廊對于城市的作用就猶如“動脈”對人體的作用,是城市的“生命線”。“生命線”由綜合管廊保護起來,不接觸土壤和地下水,避免了土壤和地下水對管線的腐蝕,增強了其耐久性,同時綜合管廊內設有巡視、檢修空間,維護管理人員可定期進入綜合管廊進行巡視、檢查、維修管理,確保各類管線的穩定安全。
各種管線的敷設、增減、維修都可以直接在綜合管廊內進行,大大減少路面多次翻修的費用和工程管線的維修費用。
四是改善城市環境:綜合管廊的設置,消除了通訊、電力等系統在城市上空布下的“蜘蛛網”及地面上豎立的電線桿、高壓塔等,消除了架空線與綠化的矛盾,減少了路面、人行道上各種管線的檢查井、室等,有力的改善了城市環境。
此外,還能增強城市的防震抗災能力。即使受到強烈臺風、雨雪、地震等災害,城市各種生命線設施由于設置在綜合管廊內,因而也就可以避免過去由于電線桿折斷、傾倒、電線折斷而造成的二次災害。發生火災時,由于不存在架空電線,有利于滅火活動迅速進行,將災害控制在最小范圍內,從而有效增強城市的防災抗災能力。(華曄迪)
